產(chǎn)品采用標準
| 結構形式 | 栓接閥蓋明桿支架結構 | 結構長度 | ASME B16.10 |
| 驅動方式 | 手動 | 連接法蘭 | ASME B16.5 |
| 設計標準 | API620. BS5352 | 試驗和檢驗 | API 598 |

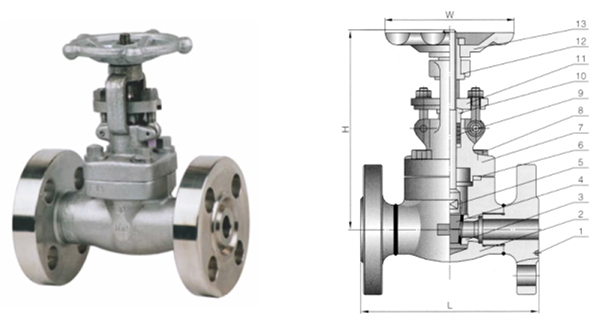

主要構件材料
| 序號 | 零件名稱 | 材質 |
| 1 | 法蘭 | ASTM A105 ASTM A182-F11, F22、F5、F9 ASTM A182-F304. F316、F321、F304L F316L |
| 2 | 閥體 | ASTM A105 ASTMA182-F11. F22、F5、F9 ASTMA182-F304. F316, F32L F3O4L. F316L |
| 3 | 閥座 | ASTM A105 ASTM A182-F11, F22、F5、F9 ASTM A182-F304. F316、F321、F304L F316L |
| 4 | 閘板 | ASTMA105 ASTMA182-F11, F22、F5、F9 ASTMA182-F304. F316. F321. F304L、F316L |
| 5 | 閥桿 | ASTM A182Gr.F6a. ASTM A182F22 ASTM A182-F304. F316、F321、F304L、F316L |
| 6 | 墊片 | 柔性石翌+不銹鋼Graphite & stainless steel |
| 7 | 閥蓋 | ASTM A105 ASTMA182-F11, F22, F5, F9 ASTMA182-F304. F316. F321. F304L F316L |
| 8 | 螺栓 | ASTMA193-B7. A320-B8, F321. F304L. F316L |
| 9 | 填料 | 柔性石墨Graphite |
| 10 | 填f斗壓套 | ASTMA182Gr.F6a. ASTMA182F22 ASTMA182-F304. F316, F32L F304L. F316L |
| 11 | 填料壓蓋 | ASTM A216-WCB ASTMA351-CF8, CF8M、CF8C. CF3、CF3M |
| 12 | 閥桿螺母 | 銅合金 Copper alloy |
| 13 | 手輪 | ASTMA47-32510 |
主要尺寸
型號Model:（Hs、Ps）ZllHx （Hs、Ps）ZllY、（Hs、Ps）Z41H、（Hs、Ps）Z41Y、（Hs、Ps）Z61H、（Hs、Ps）Z61Y
| Class | 150 | 300 | 600 | ||||||||||
| DN | L | H1 | W | L | H1 | W | L | H1 | W | ||||
| mm | in | RF | RTJ | RF | RTJ | RF | RTJ | ||||||
| 15 | 1/2 | 108 | 119 | 160 | 100 | 140 | 151 | 160 | 100 | 165 | 163.5 | 160 | 100 |
| 20 | 3/4 | 117.5 | 130 | 165 | 100 | 152.5 | 165 | 165 | 100 | 190.5 | 190.5 | 165 | 100 |
| 25 | 1 | 127 | 140 | 192 | 125 | 165 | 178 | 192 | 125 | 216 | 216 | 192 | 125 |
| 32 | 11/4 | 140 | 153 | 220 | 160 | 178 | 191 | 220 | 160 | 229 | 229 | 220 | 160 |
| 40 | 1 1/2 | 165 | 175 | 245 | 160 | 190.5 | 203 | 245 | 160 | 241 | 241 | 245 | 160 |
| 50 | 2 | 178 | 216 | 285 | 180 | 216 | 232 | 285 | 180 | 292 | 295 | 285 | 180 |
