產品采用標準
| 結構形式 | 栓接閥蓋明桿支架結構 | 螺紋端 | ASME Bl.20.1 |
| 驅動方式 | 手動 | 承插焊端 | ASME B16.ll |
| 設計標準 | ASME B16.34, BS 5352 | 試驗和檢臉 | API 598 |

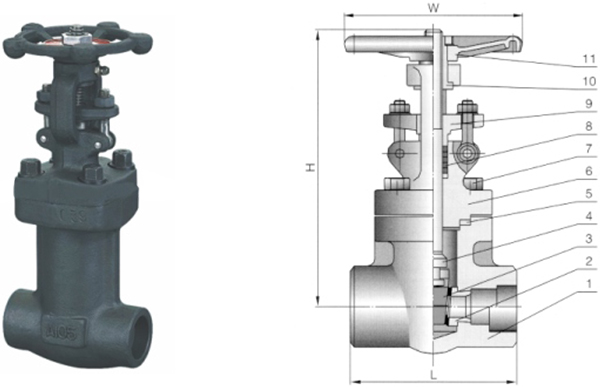

主要構件材料
| 序號 | 零件名稱 | 材質 |
| 1 | 閥體 | ASTM A105, ASTM A182-F11, F22、F5、F9 ASTM A182-F304. F316、F321. F304L F316L |
| 2 | 閥瓣 | ASTM A105, ASTM A182-F11. F22、F5、F9 ASTM A182-F304. F316、F321、F304L、F316L |
| 3 | 閥桿 | ASTM A182Gr.F6a、ASTM A182F22 ASTM A182-F304. F316、F321、F304L F316L |
| 4 | 閥蓋 | ASTM A105. ASTMA182-F11. F22, F5、F9 ASTM A182-F304. F316、F32L F304L F316L |
| 5 | 填料 | 柔性石舞Graphite |
| 6 | 堀斗壓套 | ASTM A105, ASTM A182-F11. F22、F5、F9 ASTM A182-F304, F316、F321、F304L、F316L |
| 7 | 填料壓蓋 | ASTM A216-WCB ASTM A351-CF8, CF8M、CF8C、CF3、CF3M |
| 8 | 閥桿螺母 | 銅合金 Copper alloy |
| 9 | 手輪 | ASTM A47-32510 |
主要尺寸
型號Model:（Hs、Ps）JllH、（Hs、Ps）JllYx （Hs、Ps）J41H、（Hs、Ps）J41Y、（Hs、Ps）J61H、（Hs、Ps）J61Y
| Class | DN（mm） | NPS（in） | 尺寸 | ||||
| 縮徑 | 全徑 | 縮徑 | 全徑 | L | H1 | W | |
| 2500 | 15 | 10 | 1/2 | 3/8 | 111 | 190 | 125 |
| 20 | 15 | 3/4 | 1/2 | 127 | 225 | 140 | |
| 25 | 20 | 1 | 3/4 | 127 | 246 | 160 | |
| 32 | 25 | 11/4 | 1 | 180 | 287 | 160 | |
| 40 | 32 | 1 1/2 | 11/4 | 180 | 290 | 180 | |
| 50 | 40 | 2 | 1 1/2 | 210 | 362 | 200 | |
| 50 | 2 | 230 | 420 | 240 | |||
