產品采用標準
| 結構形式 | 栓接閥蓋明桿支架結構 | 螺紋端 | ASME Bl.20.1 |
| 驅動方式 | 手動 | 承插焊端 | ASME B16.ll |
| 設計標準 | API620. BS5352 | 試驗和檢驗 | API 598 |

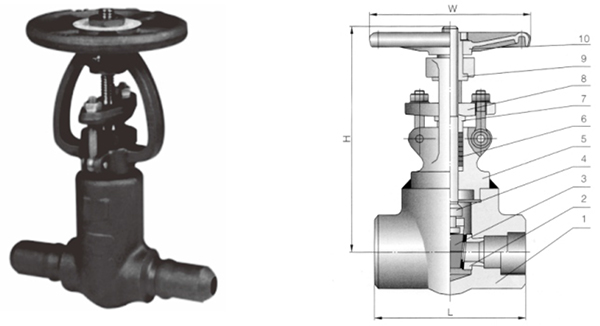

主要構件材料
| 序號 | 零件名稱 | 材質 |
| 1 | 閥體 | ASTM A105 ASTM A182-F11, F22、F5、F9 ASTM A182-F304. F316、F32L F304L F316L |
| 2 | 閥座 | ASTM A105 ASTM A182-F11. F22、F5、F9 ASTM A182-F304. F316、F321、F304L、F316L |
| 3 | 閘板 | ASTM A105 ASTM A182-F11. F22. F5、F9 ASTM A182-F304. F316、F321、F304L、F316L |
| 4 | 閥桿 | ASTM A182Gr.F6a. ASTM A182F22 ASTM A182-F304. F316、F321. F304L、F316L |
| 5 | 閥蓋 | ASTMA105 ASTMA182-F1L F22、F5、F9 ASTM A182-F304. F316, F32L F304L. F316L |
| 6 | 填料 | 柔性石墨Graphite |
| 7 | 填料壓套 | ASTMA18Gr.F6a. ASTM A182F22 ASTMA182-F304. F316. F321. F304L. F316L |
| 8 | 填料壓蓋 | ASTMA216-WCB ASTMA351-CF8, CF8M、CF8C、CF3、CF3M |
| 9 | 閥桿螺母 | Copper alloy |
| 10 | 手輪 | ASTMA47-32510 |
主要尺寸
型號Model:(Hs、Ps)Z11Hx (Hs、Ps)Z11Y、(Hs、Ps)Z41H、(Hs、Ps)Z41Yx (Hs、Ps)Z61H、(Hs、Ps)Z61Y
| DN | 尺寸 Dimensions(mm) | |||||
| 縮徑 | 全徑 | L | H1 | W | ||
| mm | in | mm | in | |||
| 15 | 1/2 | 10 | 3/8 | 111 | 185 | 125 |
| 20 | 3/4 | 15 | 1/2 | 127 | 215 | 140 |
| 25 | 1 | 20 | 3/4 | 127 | 245 | 160 |
| 32 | 11/4 | 25 | 1 | 127 | 276 | 160 |
| 40 | 1 1/2 | 32 | 11/4 | 140 | 276 | 180 |
| 50 | 2 | 40 | 11/2 | 210 | 340 | 200 |
| 50 | 2 | 230 | 405 | 240 | ||
