產品采用標準
| 結構形式 | 栓接閥蓋升降式、栓接閥蓋旋啟式止回閥 |
| 驅動方式 | ASMEB1634、BS 5352 |
| 設計標準 | ASME B16.10 |
| 法接 | ASME B16.5 |
| 螺紋端 | ASME Bl.20.1 |
| 承插焊端 | ASME B16.ll |
| 試驗和檢驗 | API 598 |

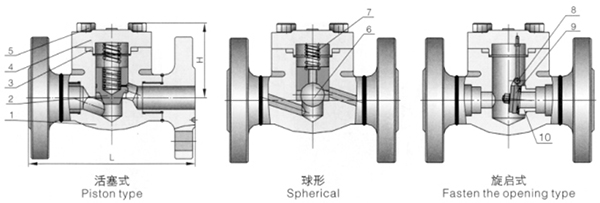

主要構件材料
| 序號 | 零件名稱 | 材質 |
| 1 | 閥體 | ASTMA105、ASTM A182-F11. F22、F5、F9、ASTM A182-F304. F316、F321、F304L. F316L |
| 2 | 閥瓣 | ASTM A105, ASTM A182-F11. F22、F5、F9、ASTM A182-F304. F316、F321、F304L. F316L |
| 3 | 彈簧 | 柔性石墨+不銹鋼Graphite & stainless steel |
| 4 | 閥蓋 | ASTM A105, ASTM A182-F11. F22、F5、F9、ASTM A182-F304. F316、F321. F304L. F316L |
| 5 | 螺栓 | ASTM A193-B7. A320-B8. A193-B8M |
| 6 | 球 | ASTM A105, ASTM A182-F11, F22、F5、F9、ASTM A182-F304. F316、F321. F304L、F316L |
| 7 | 彈簧 | AISI9260. AISI6150. ASTM A182-F304. F316、F321、F304L、F316L |
| 8 | 蹄 | ASTM A182 Gr.F6ax ASTM A 182 F22% ASTM A182-F304. F316、F321、F304L、F316L |
| 9 | 銷軸 | ASTM A105. ASTM A182-F11. F22、F5、F9、ASTM A182-F304. F316、F321、F304L、F316L |
| 10 | 閥座 | ASTM A105, ASTM A182-F11, F22、F5、F9、ASTM A182-F304. F316、F321、F304L. F316L |
主要尺寸
| Class | 150 | 300 | 600 | |||||||
| NPS (mm) | NPSS (in) | 尺寸 (mm) | 尺寸(mm) | 尺寸 (mm) | ||||||
| LS (RF) | LS (RTJ) | H | L(RF) | LS (RTJ) | H | L(RF) | LS (RTJ) | H | ||
| 15 | 1/2 | 108 | 119 | 60 | 152.5 | 163.5 | 60 | 165 | 163.5 | 60 |
| 20 | 3/4 | 117.5 | 130 | 60 | 178 | 191 | 60 | 191 | 190.5 | 60 |
| 25 | 1 | 127 | 140 | 76 | 203 | 216 | 76 | 216 | 216 | 76 |
| 32 | 11/4 | 140 | 153 | 85 | 216 | 229 | 85 | 229 | 229 | 85 |
| 40 | 11/2 | 165 | 178 | 103 | 228.5 | 241 | 103 | 241 | 241 | 103 |
| 50 | 2 | 203 | 216 | 118 | 266.5 | 282 | 118 | 292 | 295 | 118 |
