產品采用標準
| 結構形式 | 栓接閥蓋明桿支架結構 | 結構長度 | ASME B16.10 |
| 驅動方式 | 手動 | 連接去蘭 | ASME B16.5 |
| 設計標準 | API620. BS5352 | 試驗和檢驗 | API 598 |

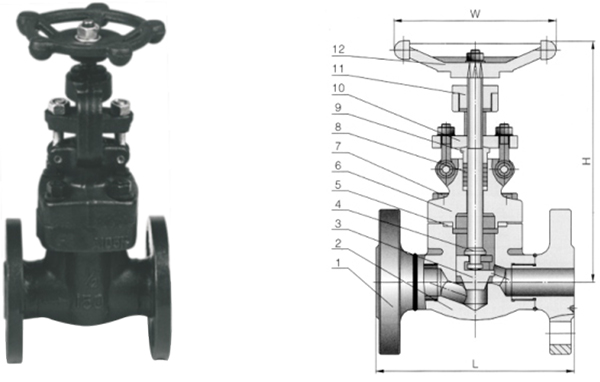

主要構件材料
| 序號 | 零件名稱 | 材質 |
| 1 | 法蘭 | ASTM A105, ASTM A182-F11. F22、F5、F9 ASTM A182-F304、F316, F321、F304L、F316L |
| 2 | 閥體 | ASTM A105. ASTM A182-F11, F22、F5、F9 ASTM A182-F304. F316, F32L F304L F316L |
| 3 | 閥瓣 | ASTM A105, ASTM A182-F11, F22、F5、F9 ASTM A182-F304. F316、F321、F304L、F316L |
| 4 | 閥桿 | ASTM A182Gr.F6a. ASTM A182F22 ASTM A182-F304. F316、F321、F304L、F316L |
| 5 | 墊片 | 柔性石墨+不銹鋼Graphite & stainless steel |
| 6 | 閥蓋 | ASTM A182Gr.F6a. ASTM A182F22 ASTM A182-F304. F316、F321、F304L、F316L |
| 7 | 螺栓 | ASTM A193-B7. A320-B8, F321、F304L F316L |
| 8 | 填料 | 柔性石墨Graphite |
| 9 | 填料壓套 | ASTM A105. ASTM A182-F11. F22、F5、F9 ASTM A182-F304, F316、F321、F304L、F316L |
| 10 | 填料壓蓋 | ASTM A216-WCB ASTM A351-CF8, CF8M、CF8C. CF3、CF3M |
| 11 | 閥桿螺母 | 銅合金 Copper alloy |
| 12 | 手輪 | ASTM A47-32510 |
主要尺寸
型號Model:(Hs、Ps)JllH% (Hs. Ps)JllY. (Hs. Ps)J41H、(Hs、Ps)J41Y、(Hs、Ps)J61H、(Hs、Ps)J61Y
| Class | 150 | 300 | 600 | ||||||||||
| DN (mm) | NPS (in) | 尺寸 | 尺寸 | 尺寸 | |||||||||
| L (RF) | L (RTJ) | H1 | W | L (RF) | L (RTJ) | H1 | W | L (RF) | L (RTJ) | H1 | W | ||
| 15 | 1/2 | 108 | 119 | 170 | 100 | 152.5 | 163.5 | 170 | 100 | 165 | 163.5 | 170 | 100 |
| 20 | 3/4 | 117 | 130 | 170 | 100 | 178 | 191 | 170 | 100 | 190.5 | 190.5 | 170 | 100 |
| 25 | 1 | 127 | 140 | 205 | 125 | 203 | 216 | 205 | 125 | 216 | 216 | 205 | 125 |
| 32 | 11/4 | 140 | 153 | 225 | 160 | 216 | 229 | 225 | 160 | 229 | 229 | 225 | 160 |
| 40 | 11/2 | 165 | 178 | 254 | 160 | 228.5 | 241 | 254 | 160 | 241 | 241 | 254 | 160 |
| 50 | 2 | 203 | 216 | 292 | 180 | 266.5 | 282 | 292 | 180 | 292 | 295 | 292 | 180 |
