二片式內螺紋球閥特點
2PC結構設計
標準通徑/全通徑產品規格：l/4"-4'(DN6-100)
工作壓力：1000PS](6.5MPa)
螺紋端可按BSPT、NPT、DIN2999制造
主要構件材料
| 序號 | 部件 | 材料 |
| 1 | 閥體 | WCB CF8 |
| 2 | 閥蓋 | WCB CF8 |
| 3 | 閥座 | RPTFE |
| 4 | 球 | SS304 SS316 |
| 5 | 密封墊 | PTFE |
| 6 | 閥桿密封 | PTFE |
| 7 | 閥桿 | SS304 SS316 |
| 8 | 防靜電裝置 | SS304 |
| 9 | 麗埔斗 | PTFE |
| 10 | 填料壓蓋 | SS304 |
| 11 | 彈性墊圈 | SS304 |
| 12 | 手柄 | SS304 |
| 13 | 螺母 | SS304 |
| 14 | 把套 | PLASTIC |
| 15 | 墊圈 | SS304 |

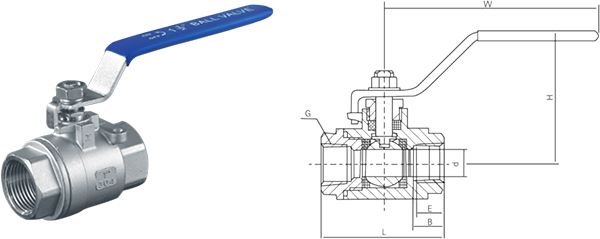

主要外形和連接尺寸
| NPS | DN | d | L | H | W |
| 1/4 | 6 | 10 | 55 | 42 | 95 |
| 3/8 | 10 | 12 | 55 | 42 | 95 |
| 1/2 | 15 | 15 | 62 | 51 | 108 |
| 3/4 | 20 | 20 | 75 | 58 | 115 |
| 1 | 25 | 25 | 85 | 77 | 135 |
| 1-1/4 | 32 | 32 | 102 | 83 | 150 |
| 1-1/2 | 40 | 38 | 108 | 97 | 175 |
| 2 | 50 | 50 | 124 | 106 | 190 |
| 2-1/2 | 65 | 65 | 163 | 122 | 220 |
| 3 | 80 | 80 | 185 | 133 | 250 |
| 4 | 100 | 100 | 225 | 162 | 320 |
