三片式內螺紋球閥特點
3PC結構設計
全通徑
產品規格:1/4-~4
工作壓力：1000PSI
螺紋端可按BSPT、NPT、DIN2999制造
可選螺紋或承插焊端口
主要構件材料
| 序號 | 部件 | 材料 |
| 1 | 閥體 | CF8M |
| 2 | 閥蓋 | CF8M |
| 3 | 閥座 | RPTFE |
| 4 | 球 | SS316 |
| 5 | 密封墊 | PTFE |
| 6 | 閥桿密封 | PTFE |
| 7 | 閥桿 | SS316 |
| 8 | 防靜電裝置 | SS304 |
| 9 | 閥桿填料 | PTFE |
| 10 | 填料壓蓋 | SS304 |
| 11 | 彈性墊圈 | SS304 |
| 12 | 手柄 | SS304 |
| 13 | 螺母 | SS304 |

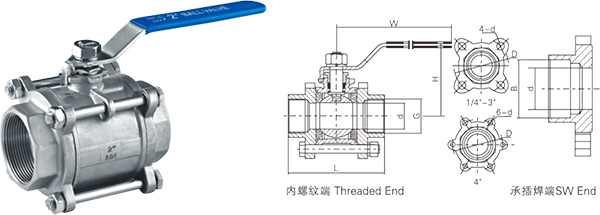

主要外形和連接尺寸
| NPS | DN | d | L | H | W | 4-d | Bl | B2 |
| 1/4 | 6 | 11.5 | 65 | 46 | 95 | 7 | 12 | 15 |
| 3/8 | 10 | 12 | 65 | 46 | 95 | 7 | 14 | 17.2 |
| 1/2 | 15 | 15 | 75 | 46 | 110 | 8 | 18 | 21.3 |
| 3/4 | 20 | 20 | 85 | 54 | 110 | 8.5 | 25 | 26.9 |
| 1 | 25 | 25 | 90 | 64 | 140 | 8.5 | 32 | 33.7 |
| 1-1/4 | 32 | 32 | 112 | 69 | 140 | 10 | 38 | 42.4 |
| 1-1/2 | 40 | 38 | 120 | 76 | 155 | 10 | 45 | 48.3 |
| 2 | 50 | 50 | 145 | 86 | 180 | 11 | 57 | 60.3 |
| 2-1/2 | 65 | 65 | 170 | 120 | 220 | 16 | 76 | 76.1 |
| 3 | 80 | 80 | 200 | 150 | 260 | 18 | 89 | 88.9 |
| 4 | 100 | 100 | 263 | 170 | 350 | 20 | 108 | 114.3 |
