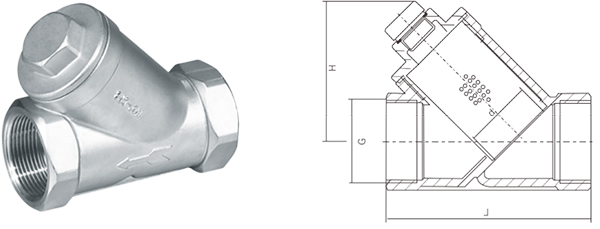

內螺紋Y型過濾器特點
Y型結構設計
全通徑流量
產品規格從1/42"-2"
工作壓力：400/800PSI
螺紋端可按BSPT、NPT、DIN2999制造
主要構件材料
| 序號 | 部件 | 材料 | Q'TY | |
| 1 | 閥體 | CF8 | CF8M | 1 |
| 2 | 閥蓋 | CF8 | CF8M | 2 |
| 3 | 過濾網 | SS316 | SS316 | 1-2 |
| 4 | 墊片 | PTFE | PTFE | 1 |
| 5 | 密封圈 | PTFE | PTFE | 1 |
| 6 | 螺塞 | SS304 | SS316 | 1 |
主要外形和連接尺寸
| NPS | 400PSI | 800PSI | ||||
| d | L | H | d | L | H | |
| 1/4- | 9 | 50 | 34.3 | 9 | 50 | 34.3 |
| 3/8? | 9 | 50 | 34.3 | 9 | 50 | 34.3 |
| 1/2' | 15 | 60 | 41 | 14 | 60 | 41 |
| 3/4- | 20 | 75 | 51 | 18 | 75 | 51.83 |
| 1' | 25 | 90 | 60 | 22 | 90 | 62.3 |
| 1 1/4- | 32 | 100 | 70 | 28 | 100 | 71.3 |
| 1 1/2" | 40 | 119 | 80 | 38 | 120 | 82.3 |
| 2 | 50 | 139 | 95 | 48 | 148 | 99.3 |
